Netzanalyse zur Auslegung von Blindstromkompensationsanlagen

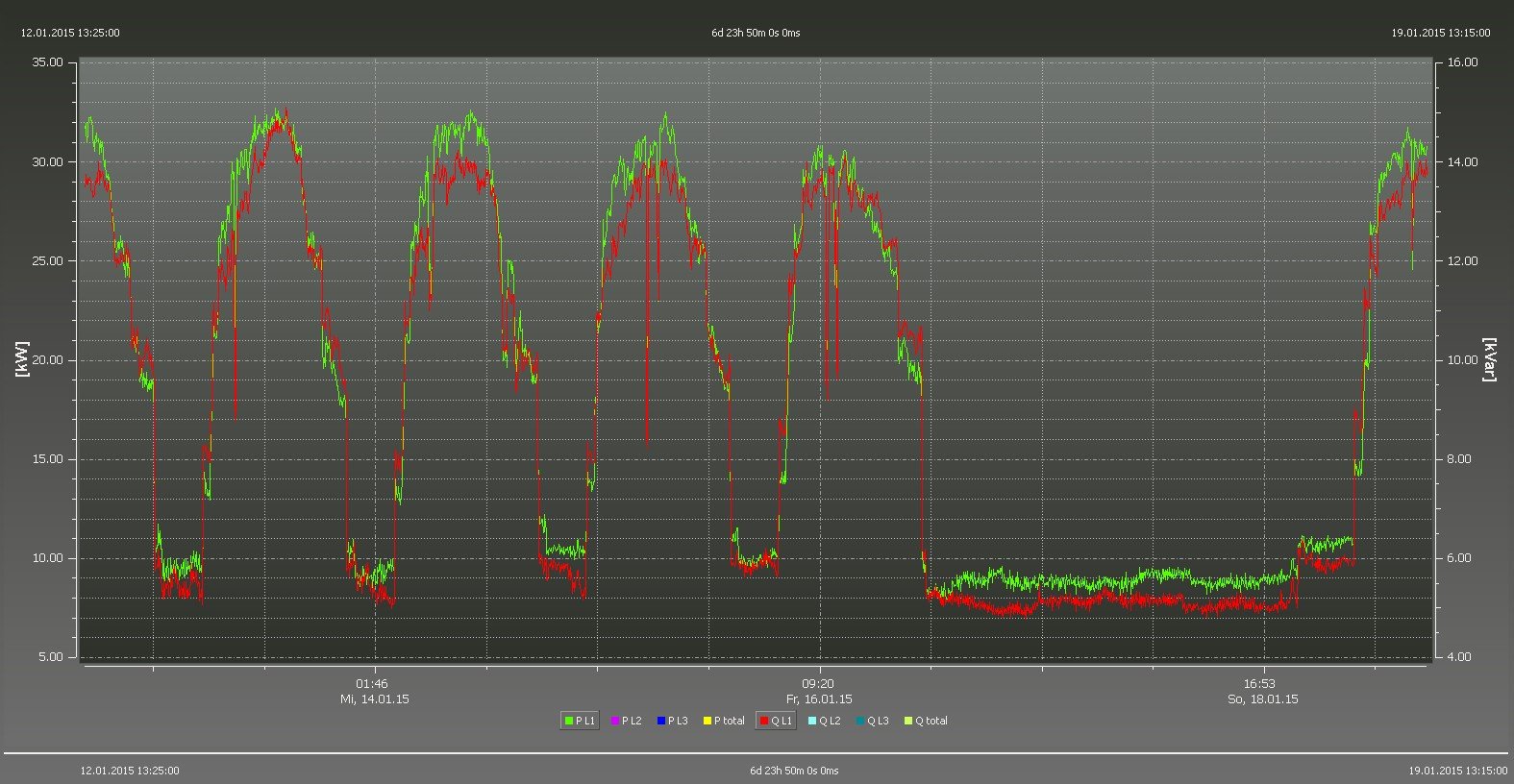

Die Netzanalyse dient zur Ermittlung der relevanten Netzdaten, die zur Bestimmung einer Blindleistungsregelanlage benötigt werden.

Folgende Netzparameter werden ermittelt:

• Wirkleistung
• Blindleistung
• Scheinleistung
• Leistungsfaktor cos phi
• Kompensationsleistung
• Spannungsoberschwingungen
• Stromoberschwingungen

Zusätzlich werden folgende Daten gemessen:

• Netzfrequenz
• Effektivwerte von Spannung: Ph-Ph; Ph-O
• Effektivwerte von Strom: Maximalwert
• Mittelwert über die vorprogrammierte Messperiode
